Dans les secteurs-à haut risque de l'aérospatiale et de la production d'électricité,Barres de superalliage GH4169 (équivalent à l'Inconel 718)sont des composants essentiels des disques de turbine et des arbres de moteur. Pour les responsables des achats et les ingénieurs d’études, un défi majeur réside dans les défauts métallurgiques internes.
Dans les barres de grand-diamètre, les processus de fusion standard entraînent souvent des « taches » (macro-ségrégation)-déséquilibres localisés de la composition chimique-qui sont à l'origine des défaillances. À des vitesses élevées et à des températures extrêmes, ces défauts cachés peuvent conduire à des fractures catastrophiques.
ÀAcier au gneis, nous abordons ce problème à sa source. Nos processus de fabrication visent une qualité zéro-défaut, garantissant l'intégrité de vos composants les plus critiques.
Cliquez pour comprendre le processus de forgeage du GH4169 et obtenez un devis instantané de l'usine

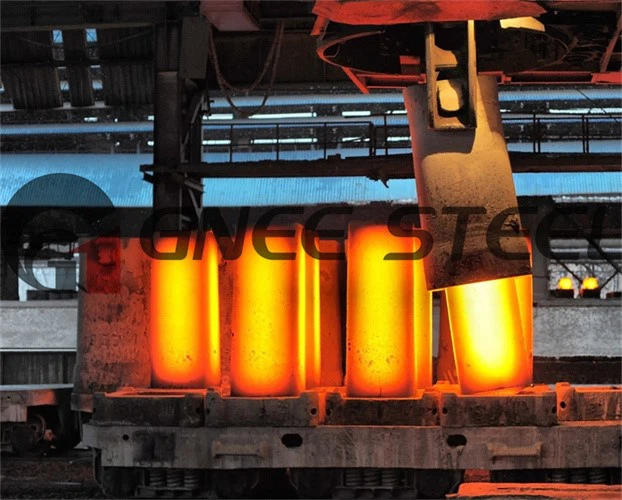

Processus de fabrication des barres en alliage haute température GH4169
Processus de fabrication des barres en alliage haute température GH4169
Les barres d'alliage haute température GH4169-sont fabriquées à l'aide d'un processus rigoureux de triple fusion (VIM+ESR+VAR) pour garantir une pureté élevée et une faible teneur en soufre. Ce processus comprend la fusion par induction sous vide (VIM), la refusion sous laitier électrique (ESR) et la refusion à l'arc sous vide (VAR), suivies de l'homogénéisation, du forgeage et du forgeage radial. Les étapes clés comprennent une déformation à chaud précise et un traitement thermique (solution + vieillissement) pour contrôler la précipitation de la phase - et affiner la taille des grains, ce qui permet d'obtenir une excellente résistance à la fatigue et à la traction pour les applications aérospatiales.
Quel est le point de fusion de l’Inconel 718 ?
La plage de points de fusion de l'Inconel 718 est d'environ 1260-1336 degrés (2300-2440 degrés F). En tant que superalliage à base de nickel, il est conçu pour une résistance élevée à des températures élevées, maintenant généralement ses propriétés mécaniques en dessous de 650 degrés (1 200 degrés F) et présentant une bonne résistance à l'oxydation à des températures encore plus élevées.
1. Contenu de la composition de la tige en alliage GH4169
| Élément | Composition (%) |
|---|---|
| Nickel (Ni) | 50 – 55 |
| Chrome (Cr) | 17 – 21 |
| Molybdène (Mo) | 2.8 – 3.3 |
| Cobalt (Co) | Inférieur ou égal à 1,0 |
| Manganèse (Mn) | Inférieur ou égal à 0,35 |
| Cuivre (Cu) | Inférieur ou égal à 0,30 |
| Fer (Fe) | Reste (environ . 11 – 22) |
| Niobium (Nb) | 4.75 – 5.5 |
| Titane (Ti) | 0.65 – 1.15 |
| Aluminium (Al) | 0.20 – 0.80 |
| Silicium (Si) | Inférieur ou égal à 0,35 |
| Soufre (S) | Inférieur ou égal à 0,015 |
2. Propriétés mécaniques à température ambiante de la tige en alliage GH4169
| Propriété | Valeur | Norme d'essai |
|---|---|---|
| Résistance à la traction, ultime (Rm) | Supérieur ou égal à 1275 MPa(185 ksi) | ASTM E8/GB/T 228 |
| Résistance à la traction, rendement (Rp0,2) | Supérieur ou égal à 1035 MPa(150 ksi) | ASTM E8/GB/T 228 |
| Allongement à la rupture (A) | Supérieur ou égal à 12%(longueur de jauge 4D ou 50 mm) | ASTM E8/GB/T 228 |
| Réduction de superficie (Z) | Supérieur ou égal à 15% | ASTM E8/GB/T 228 |
| Dureté (Rockwell C) | 35 – 40 HRC | ASTM E18/GB/T 230 |
| Dureté (Brinell) | 330 – 380 HBW | ASTM E10/GB/T 231 |
| Module d'élasticité (E) | ~200 GPa (29,0 × 10⁶ psi) | ASTM E111 |
| Coefficient de Poisson (ν) | 0.29 – 0.30 | – |
| Résistance aux chocs (encoche Charpy V-) | Supérieur ou égal à 20 J (température ambiante) | ASTM E23/GB/T 229 |
Cliquez pour télécharger le fichier PDF de l'alliage GH4169 maintenant
3. Étapes clés de fabrication de la tige en alliage GH4169
Technologie de triple fusion (Fusion par induction sous vide + Refusion sous laitier électrolytique + Refusion à l'arc sous vide) : Il s'agit d'une étape cruciale pour produire des produits-de haute qualité.Alliage GH4169, minimisant les inclusions et la ségrégation chimique.
Fusion par induction sous vide (VIM) :Fusion initiale sous vide pour contrôler la composition chimique.
Refusion sous laitier électrolytique (ESR) :Affine davantage l'alliage en éliminant les inclusions non-métalliques et en améliorant la structure de solidification.
Refusion à l'arc sous vide (VAR) :L'étape finale de fusion, garantissant une faible teneur en soufre (généralement < 10 ppm) et une excellente pureté métallurgique.

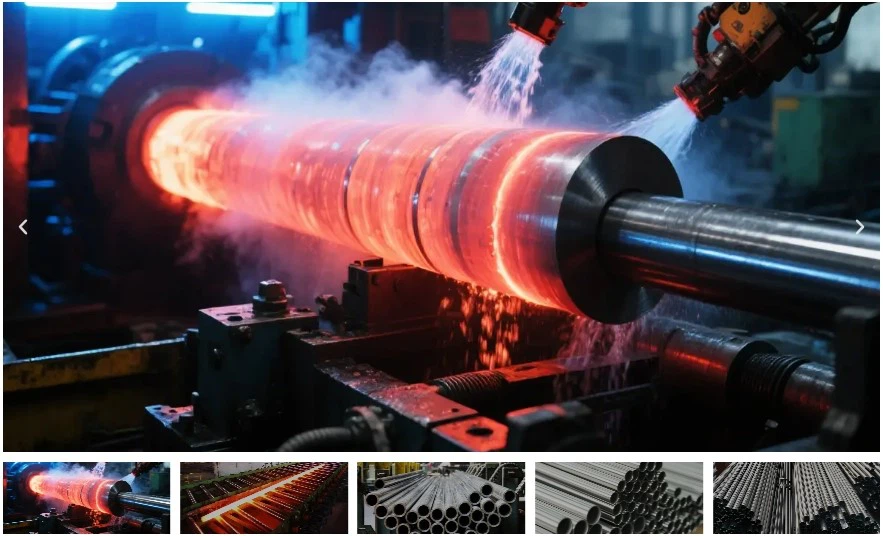

4. Forgeage de précision de la barre GH4169
Pour obtenir une résistance à la fatigue optimale, la billette verte doit être forgée en barres hautes-performances en contrôlant le taux de forgeage.
Taux de forgeage élevé (supérieur ou égal à 4:1) :Nous utilisons-des presses hydrauliques robustes pour garantir un rapport de forgeage d'au moins 4 : 1. Cette déformation intense décompose la structure dendritique et affine les grains jusqu'à ASTM E112 Grade 8 ou plus fin.
Uniformité:Notre procédé de forgeage garantit que l'âme et la surface de la barre ont les mêmes propriétés mécaniques, gage de durabilité industrielle.
Cliquez pour voir la liste d'inventaire des barres Gnee Steel GH4169
5. Qualité de barre ronde GH4169 garantie
| Étape du processus | Paramètre de contrôle clé | Résultat et valeur pour l'acheteur |
| Fusion | VIM + VARProcessus | Ultra-pureté élevée, zéro « taches de rousseur » ou ségrégation. |
| Forgeage | Supérieur ou égal à 4:1Rapport de forgeage | Microstructure raffinée, pas de porosité centrale. |
| Essai | Ultrasonique (UT) | AMS 2154 Classe A / AAAintégrité. |
| Traitement thermique | Solution & Double Vieillissement | Limite d'élasticité maximaleSupérieur ou égal à 1030 MPa. |
| Traçabilité | MTC 3.1 et 3.2 | Respect total desAMS 5662 / ASTM B637. |
Pourquoi choisir de vous procurer des-barres en alliage GH4169 haute température auprès de Gnee Steel ?
✅️Prix direct d'usine :Éliminez les majorations commerciales internationales et économisez jusqu'à 20 % sur les achats.
✅️Inventaire de gros :Nous maintenons un stock actif de tiges-traitées avec une solution de 20 mm à 300 mm pourExpédition immédiate.
✅️Fabrication sur mesure :Nous offronsCouper-à-longueuretSol de précision(h8-h11) services pour réduire vos coûts d’usinage secondaire.
✅️Logistique mondiale :Expédition rapide et sécurisée vers les États-Unis, l’Europe et l’Asie du Sud-Est avec une traçabilité à 100 %.
Certificat Gnee Steel GH4169 (inconel 718)
📦 Emballage et expédition
TousAlliage à base de nickelles produits sont emballés selon les méthodes suivantes :
Palettes ou caisses en bois
Emballage-résistant à l'humidité
Étiquettes avec numéro de four, étiquettes standard et taille
Expédié dans le monde entier par voie maritime, aérienne ou express
Gnee Steel GH4169 Emballage du produit
Contactez-nous pour le dernier devis de prix à l'exportation pour l'alliage GH4169
FAQ
Q1 : Pourquoi le processus VIM+VAR est-il obligatoire pour les pièces de moteurs d'avion ?
R : Les pièces en rotation sont confrontées à des contraintes centrifuges extrêmes. Les alliages standards fondus à l'air-ou ESR peuvent contenir des inclusions microscopiques qui agissent comme initiateurs de fissures.VIM+VARest le seul processus qui fournit la propreté métallurgique requise pour les composants de sécurité des vols.
Q2 : Comment éviter la « porosité centrale » dans les barres de grand-diamètre ?
R : Nous y parvenons grâce à une combinaison de contrôle de solidification VAR et d’un taux de réduction de forgeage élevé. En assurant une déformation minimale de 4:1, nous « guérissons » tous les vides internes, garantissant ainsi un noyau 100 % dense.
Q3 : Votre GH4169 est-il équivalent à l’Inconel 718 pour les plans internationaux ?
A: Oui.GH4169 est l’équivalent technique deInconel 718 (UNS N07718). Nos barres répondent à toutes les exigences mécaniques et chimiques deAMS 5662etASTMB637, ce qui les rend globalement interchangeables.
Q4 : Proposez-vous des tests par ultrasons (UT) pour chaque barre individuelle ?
R : Absolument.Tests 100 % UT classe Aest la norme pour nos commandes de qualité aérospatiale-. Nous fournissons le rapport CND avec votre certificat de test en usine.
